HP Virtual Connect для блейд серверов

Увеличение требований к пропускным способностям сетевых интерфейсов сервера, работающего одновременно с несколькими виртуальными машинами, вызвало необходимость перевода в виртуальную среду серверных приложений.

Установка дополнительных сетевых контроллеров в сервер не всегда может принести ожидаемый эффект – каждая установленная плата увеличивает стоимость конфигурации сервера и повышает затраты на охлаждение и энергообеспечение. В итоге теряется весь выигрыш от виртуализации, а настройка сетевых параметров усложняется - сетевые настройки задаются вручную каждой виртуальной машине. Ко всему прочему необходимо учитывать и то, что корпус сервера способен вместить лишь ограниченное число плат расширения, тем более, если виртуальные машины разворачиваются на тонких серверах или лезвиях. Так у большинства блейд-серверов нет возможности поддержки более восьми портов Ethernet, даже если используются мезонинные карты расширения.

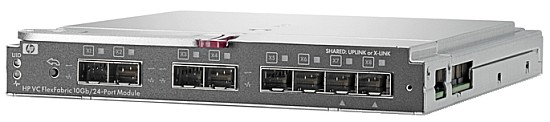

В конце июня был представлен модуль HP Virtual Connect FlexFabric 10Gb/24-Port Module, который консолидирует сеть хранения данных и сеть Ethernet в единую конвергированную «фабрику» и тем самым упрощает блейд-серверам BladeSystem c-Class сетевые подключения.

Модуль, благодаря поддержке протоколов FCoE (Fibre Channel over Ethernet), CEE (Converged Enhanced Ethernet) и iSCSI, расширяет для HP Virtual Connect Flex-10 возможность виртуализировать сетевые подключения.


Как один из компонентов инфраструктуры HP BladeSystem c-Class, такая HP Virtual Connect технология применяется еще с 2006 года. Это объединяло в пул адреса SAN и LAN и позволяло упрощать подключения лезвий к сетям. В таком варианте при помощи программного обеспечения назначать эти адреса серверам а не привязывать сервер к конкретному сетевому адресу.

Для того, чтобы упростить сетевые подключения с большой конфигурацией HP BladeSystem c-Class (если подключались от четырех до тысячи шасси) разработали опциональной пакет VCEM (HP Virtual Connect Enterprise Manager), который может управлять доменами Virtual Connect в количестве до 250 единиц с четырьмя шасси в каждом из них.

Если в коммутирующем модуле HP Virtual Connect FlexFabric 10Gb/24-Port Module встроен двухпортовый адаптер HP NC551i FlexFabric 10-Gb Ethernet Converged Network Adapter предназначенный для работы с лезвиями HP ProLiant BL, то это позволит пользоваться конвергированными сетями со всем набором преимуществ. Не надо будет нести расходы по покупке сетевого оборудования, тратить средства на охлаждение, электроэнергию, сетевое администрирование и автоматизацию изменения сети виртуальных машин.

Адаптер FlexFabric после соединения с HP Virtual Connect FlexFabric Module по 10-гигабитному Ethernet может обеспечить серверу до восьми каналов вывода/ ввода, два из которых могут быть iSCSI либо Fibre Channel. После того, как лезвие с встроенным в него адаптером FlexFabric устанавливается в шасси HP BladeSystem, сетевые настройки шасси, которые были прописаны в модуле, перенесутся на новое лезвие.

Технология Virtual Connect обеспечит настройку wire-once, что означает, что того, как будут подключены сетевые кабеля, любая операция с лезвиями (добавление в сеть лезвий или их сетевых соединений, их изменение или перемещение) будет производиться при помощи одной консоли управления без каких-либо переключений проводов. Модули HP Virtual Connect FlexFabric устанавливаются внутри шасси HP BladeSystem.

Для соединения с внешними коммутаторами Fibre Channel и Ethernet по uplink они оборудуются 8-ю портами SFP+. Это позволяет провести подключение к существующим сетям SAN и LAN FlexFabric, а к16 десятигигабитным портам Ethernet подключаются кабели адаптеров FlexFabric установленных в лезвиях. Десятигигабитный канал между адаптером FlexFabric и модулем HP Virtual Connect FlexFabric возможно поделить на 4 виртуальных сетевых интерфейса Ethernet – NIC (Network Interface Card), которые называются FlexNIC в терминологии HP.

Адаптеры и модули FlexFabric также реализуют FlexHBA, которые выполняют функции HBA-адаптеров Fibre Channel, это обычно карты расширения PCI-Express. Каждый FlexHBA операционная система сервера воспринимает как отдельный HBA с драйвером. Такой же механизм виртуализации подключений Fibre Channel поддерживается для iSCSI, в том числе и для функции iSCSI boot. Пропускная способность каналов FlexHBA и FlexNIC может меняться в диапазонах 100 Мбит/сек-10 Гбит/сек при шаге 100 Мбит/сек. Изменения зависят от объема трафика, создаваемого конкретной виртуальной машиной и от приоритета приложения, с которым она работает.

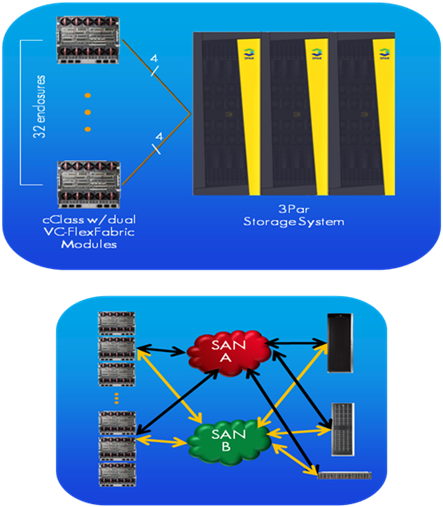

В начале июня, на конференции HP Discover 2012, проходившей в Лас-Вегасе, был продемонстрирован последний функционал технологии HP Virtual Connect, который подключает к системам хранения HP 3PAR блейд-серверы HP BladeSystem по модели DAS (Direct Attached Storage)


Раньше DAS использовалось в работе систем хранения начального уровня с подключением одного или нескольких серверов. HP Virtual Connect позволяет работать DAS на уровне корпоративных систем. На основании комбинации HP 3PAR и HP BladeSystem он может быть использован при крупномасштабного внедрения виртуализации.

Применение DAS избавляет заказчиков от приобретения дорогостоящего сетевого оборудования SAN и от необходимости обучения своих системных администраторов тонкостям обслуживания и фабрики Fibre Channel. После того, как дата-центры перейдут на подключение DAS при помощи HP Virtual Connect, их затраты, по оценкам HP, сократятся на 90%: отпадает необходимость в приобретении кабелей и коммутаторов Fibre Channel и HBA-адаптеров для серверов, так как лезвия HP BladeSystem снабжены адаптерами FlexFabric. При этом время, которое требуется для выделения дискового пространства блейд-серверам, сокращается более чем в 2 раза.

Тесты, проведенные инженерами HP, показали, что такая процедура занимает порядка 10 минут. Так же улучшение показателей latency из-за уменьшения «хопов» между оборудованием Fibre Channel составляет 55%. Функциональность Direct Attach станет доступной после того, как будет обновлен микрокод Virtual Connect FlexFabric во втором полугодии. Обновление для владельцев этих модулей будет доступно бесплатно.
